Samonosná posuvná brána š. 300 - 350 cm x v. 170 cm - Dojezdový sloupek brány: ✔ Bez dojezdového sloupku

Prověřená samonosná pojezdová brána dodávaná s veškerým příslušenstvím a sloupky. Ručně a odborně zpracovaná zkušenými zámečníky v naší řemeslné dílně s 30-letou tradicí... Více

Kód produktu: SPB16-B Doprava a platba

35 400 Kč s DPH

Kód produktu: SPB16-B Doprava a platba

Základní popis:

Šířka průjezdu (mezi vašimi sloupky) v rozmezí 300 - 350 cm
Výška 170 cm udává výšku ocelového rámu brány
Pojezdová brána je pravolevá (oboustranná). Nezáleží, na kterou stranu bude brána zajíždět
Doporučené rozmezí celkové výšky (při svislé výplni dřevo, plast) je 170 - 200 cm
Jako moderní svislá výplň poslouží naše WPC plotovky, které zajistí dlouhou životnost, bezúdžbovost a žádné vznikající náklady
Brána je vhodná pro budoucí montáž elektrického pohonu i ruční ovládání
Spodní vodící C profil má rozměr 60 x 60 x 4 mm
Nad vodícím C profilem je nosný jekl 60 x 50 x 3 mm, který zároveň slouží k montáži ozubeného hřebene
Horní nosný rám posuvné brány je z ocelových profilů 60 x 40 x 2 mm
Součástí je veškeré potřebné příslušenství. Brána bude po montáži plně funkční bez potřeby dalších doplňků.
Při vložení do košíku si můžete vybrat, zda chcete k bráně také dojezdový sloupek. Vodící sloupek je součástí vždy
Montáž je velmi jednoduchá a zvládne ji opravdu každý
Vše je po výrobě žárově pozinkováno
Pokud chcete mít výrobek v barvě, doporučujeme přikoupit některou z našich kompletních sad barev na zinek. Vybírat můžete z několika odstínů RAL a kovářských barev

Obsah balení:

Konstrukce samonosné posuvné brány - 1 ks
Oboustranný vrchní vodící L profil - 1 ks
Horní vodící soukolí - 1 ks
Vodící sloupek 100 x 100 mm - 1 ks
Dojezdový sloupek 100 x 100 mm - 1 ks (volitelné)
Spodní nosná pojezdová soukolí, výškově nastavitelná - 2 ks
Plastové krytky - 3 ks
Kovová záslepka do vodícího C profilu - 1 ks
Spodní nájezdové kolečko do vodícího C profilu - 1 ks
Spodní nájezdová kapsa - 1 ks

Hlavní výhody:

+ dlouhá životnost
+ univerzální rozměry
+ kvalitní povrchová úprava

Jaké jsou další možnosti a varianty:

Jako plošnou výplň brány můžete použít např. dřevěné nebo plastové plaňky, svařované sítě, hliníkové lamely, kované plotové dílce či hliníková pole DESIGN
K pojezdové bráně si můžete přikoupit pozinkovaný dojezdový sloupek (volba při vložení do košíku)

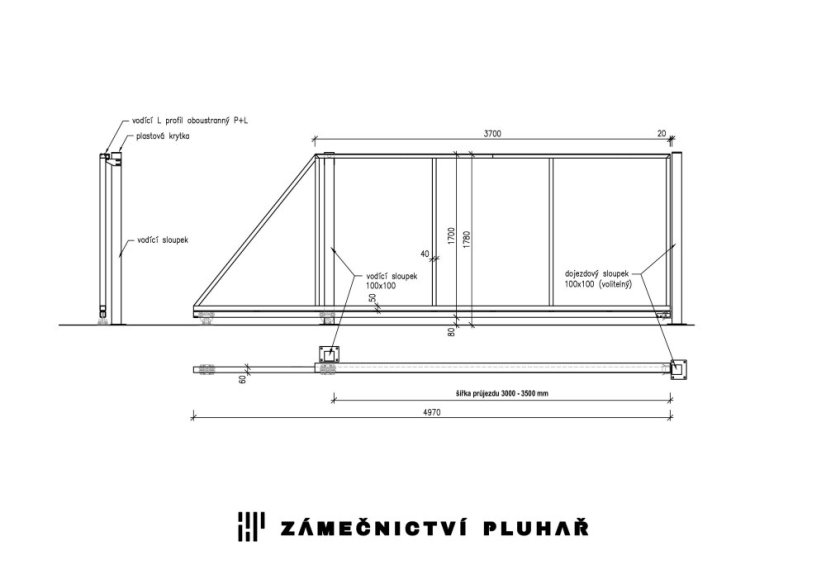

Zde si můžete prohlédnout a vytisknout přehledný výkres s rozměry
Tady najdete výkres velikosti a provedení základu pro tuto bránu
Tady si můžete prohlédnout všechny varianty a rozměry posuvných bran, které nabízíme
Důležitým a často potřebným doplňkem je univerzální držák dojezdových kapes na dojezdový sloupek
Drobné vady zinku, vzniklé např. při montáži výplně, jednoduše opravíte zinkovým sprejem LZ-19 nebo kvalitnějším LZ-18
Pro montáž nosných pojezdových soukolí jsme pro vás připravili kompletní montážní sadu závitových tyčí a chemickou kotvu značky fischer

💬 Vjezdovou bránu lze vyrobit podle vašich požadavků!

Jsme výrobci, takže výroba na zakázku není problém.
Běžná je změna rozměrů, přidání otvorů či jiné úpravy.
Kontaktujte nás pro nezávaznou konzultaci.

Parametry

Povrchová úprava:	Žárový zinek
Celková hmotnost:	168 kg
Celkový rozměr brány:	š. 4970 mm x v. 1700 mm
Výška rámu brány:	1700 mm
Šířka mezi sloupky:	3000 - 3500 mm
Typ posuvu (otevírání):	Samonosná
Mezera mezi bránou a zemí:	85 - 105 mm (štelovací)
Vyrobeno v:	Česko
Životnost výrobku:	80+ let
Opravitelnost výrobku:	Opravitelné po celou dobu životnosti
Záruka:	5 let

Výkresy a návody

3500x1700_1.pdf (pdf, 46.6 kB)

3500x1700_2.pdf (pdf, 47.2 kB)

3500x1700_3.pdf (pdf, 57.6 kB)

Montážní návod samonosné brány (pdf, 607.3 kB)

Montáž vodícího L profilu a vodící rolny (pdf, 48.1 kB)

Montáž vodícího sloupku (pdf, 42.7 kB)

Schéma elektroinstalace (pdf, 62.4 kB)

1. Jak se zamyká posuvná brána s pohonem?

Posuvné brány, pokud jsou vybavené elektropohonem, se nezamykají. Pohon drží bránu pevně zajištěnou v pozici, kde se brána zastaví.

2. Může jezdit posuvná brána do kopce?

Ano může. Rám brány se vyrábí zkosený podle sklonu terénu. Bránu je nutné vybavit tzv. hydraulickou brzdou. doporučuje se také silnější pohon. Více si o tomto tématu můžete přečíst v našem rádci.

3. Půjde, aby pojezdová brána přijížděla rovnou ke sloupku vstupní branky?

Ano, je to ideální řešení. Pojezdová brána může dojíždět přímo ke sloupku vstupní branky. Na sloupek můžete namontovat nájezdovou kapsu nebo další dorazy. Další sloupek tedy není potřeba. Pro montáž nájezdové kapsy se Vám může hodit např. držák nájezdové kapsy.

4. Můžu si bránu natřít nějakou barvou? Moc se mi nevyhovuje ten pozink.

Ano, můžete. Bránu, stejně jako všechny pozinkované výrobky, můžete opatřit další povrchovou úpravou. Vždy je potřeba používat barvy, které jsou určené k nanášení na pozinkované povrchy. My Vám můžeme nabídnout dvousložkové polyuretanakrylátové barvy v kompletních sadách s tvrdidlem a ředidlem. Máme je odzkoušené, fungují výborně, neloupou se. Máme k tomu pěkný článek v našem rádci.

5. Jak na bránu přidělám dřevěné plaňky?

Možností je víc. Ideálním řešením jsou hmoždinky FISCHER určené do kovových profilů. Další možností jsou samořezné šrouby označené TEX. U těch není potřeba předvrtávat otvory do rámu branky. Můžete použít i vratové šrouby, zde je potřeba profily branky provrtat skrz. Podrobně o tomto tématu píšeme v našem rádci.

6. Mám zájem o samonosnou posuvnou bránu, prosím zajišťujete i montáž?

Montáže bohužel neprovádíme. Dodáme kompletní bránu připravenou k instalaci, včetně potřebného příslušenství. Montáž je potřeba zajistit svépomocí nebo prostřednictvím místní montážní firmy či řemeslníka.

7. Je možné objednat zaměření přímo u nás doma?

Zaměření u zákazníků neprovádíme a na místo nevyjíždíme. Pro správnou objednávku je potřeba provést vlastní zaměření. V případě nejasností vám rádi poradíme telefonicky nebo e-mailem.
