Samonosná posuvná brána š. 450 - 500 cm x v. 100 cm
Samonosná posuvná brána š. 450 - 500 cm x v. 100 cm - Dojezdový sloupek brány: ✔ Bez dojezdového sloupku
Kvalitní kovová samonosná posuvná brána pro montáž vlastní plošné výplně. Pozinkovaný rám brány dodáváme vč. sloupků a veškerého potřebného příslušenství... Více
Kód produktu: SPB10-B
Doprava a platba
44 890 Kč
s DPH
Kvalitní kovová samonosná posuvná brána pro montáž vlastní plošné výplně. Pozinkovaný rám brány dodáváme vč. sloupků a veškerého potřebného příslušenství... Více
Kód produktu: SPB10-B
Doprava a platba
Základní popis:
- Šířka průjezdu (mezi vašimi sloupky) v rozmezí 450 - 500 cm
- Výška 100 cm udává výšku ocelového rámu brány
- Pojezdová brána je pravolevá (oboustranná). Nezáleží, na kterou stranu bude brána zajíždět
- Doporučené rozmezí celkové výšky při svislé výplni dřevo, plast je 100 - 130 cm
- Jako moderní svislá výplň poslouží naše WPC plotovky, které zajistí dlouhou životnost, bezúdžbovost a žádné vznikající náklady
- Brána je vhodná pro budoucí montáž elektrického pohonu i ruční ovládání
- Spodní vodící C profil má rozměr 70 x 70 x 4 mm
- Nad vodícím C profilem je nosný jekl 70 x 70 x 3 mm, který zároveň slouží k montáži ozubeného hřebene
- Horní nosný rám posuvné brány je z ocelových profilů 70 x 40 x 2 mm
- Součástí je veškeré potřebné příslušenství. Brána bude po montáži plně funkční bez potřeby dalších doplňků.
- Při vložení do košíku si můžete vybrat, zda chcete k bráně také dojezdový sloupek. Vodící sloupek je součástí vždy
- Montáž je velmi jednoduchá a zvládne ji opravdu každý
- Vše je po výrobě žárově pozinkováno
- Pokud chcete mít výrobek v barvě, doporučujeme přikoupit některou z našich kompletních sad barev na zinek. Vybírat můžete z několika odstínů RAL a kovářských barev
Obsah balení:
- Konstrukce samonosné posuvné brány - 1 ks
- Oboustranný vrchní vodící L profil - 1 ks
- Horní vodící soukolí - 1 ks
- Vodící sloupek 100 x 100 mm - 1 ks
- Dojezdový sloupek 100 x 100 mm - 1 ks (volitelné)
- Spodní nosná pojezdová soukolí, výškově nastavitelná - 2 ks
- Plastové krytky - 3 ks
- Kovová záslepka do vodícího C profilu - 1 ks
- Spodní nájezdové kolečko do vodícího C profilu - 1 ks
- Spodní nájezdová kapsa - 1 ks
Hlavní výhody:
+ dlouhá životnost
+ univerzální rozměry
+ kvalitní povrchová úprava
Jaké jsou další možnosti a varianty:
- Jako plošnou výplň brány můžete použít např. dřevěné nebo plastové plaňky, svařované sítě, hliníkové lamely, kované plotové dílce či hliníková pole DESIGN
- K pojezdové bráně si můžete přikoupit pozinkovaný dojezdový sloupek (volba při vložení do košíku)

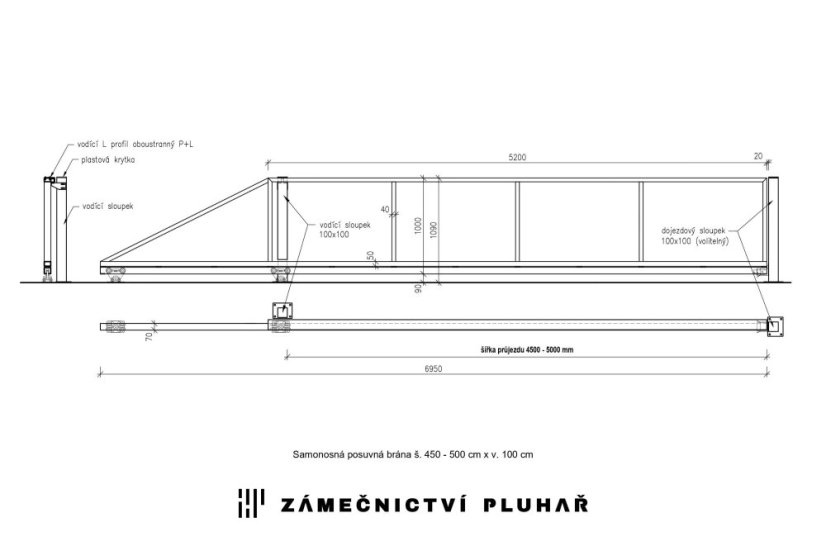

- Zde si můžete prohlédnout a vytisknout přehledný výkres s rozměry
- Tady najdete výkres velikosti a provedení základu pro tuto bránu
- Tady si můžete prohlédnout všechny varianty a rozměry posuvných bran, které nabízíme
- Důležitým a často potřebným doplňkem je univerzální držák dojezdových kapes na dojezdový sloupek
- Drobné vady zinku, vzniklé např. při montáži výplně, jednoduše opravíte zinkovým sprejem LZ-19 nebo kvalitnějším LZ-18
- Pro montáž nosných pojezdových soukolí jsme pro vás připravili kompletní montážní sadu závitových tyčí a chemickou kotvu značky fischer
💬 Věděli jste, že vám bránu můžeme vyrobit na míru?
- Na přání můžeme změnit rozměry nebo provést jiné úpravy podle vašich požadavků.
- Stačí nám napsat nebo zavolat a společně najdeme to nejlepší řešení.
Parametry
| Povrchová úprava: | Žárový zinek |
|---|---|
| Celková hmotnost: | 170 kg |
| Celkový rozměr brány: | š. 6950 mm x v. 1000 mm |
| Výška rámu brány: | 1000 mm |
| Šířka mezi sloupky: | 4500 - 5000 mm |
| Typ posuvu (otevírání): | Samonosná |
| Mezera mezi bránou a zemí: | 85 - 105 mm (štelovací) |
| Vyrobeno v: | Česko |
| Životnost výrobku: | 80+ let |
| Opravitelnost výrobku: | Opravitelné po celou dobu životnosti |
| Záruka: | 5 let |
Výkresy a návody
Výkres samonosné brány
(pdf, 73.9 kB)
Výkres samonosné brány - zděný plot
(pdf, 76.9 kB)
Výkres základu samonosné brány
(pdf, 92.8 kB)
Montážní návod samonosné brány
(pdf, 607.3 kB)
Montáž vodícího L profilu a vodící rolny
(pdf, 48.1 kB)
Montáž vodícího sloupku
(pdf, 42.7 kB)
Schéma elektroinstalace
(pdf, 62.4 kB)
Slovník pojmů: pohon brány, GSM brána, doraz brány a další
Zorientujte se v různých částech a doplňcích vjezdových bran. Poradíme vám, jaký rozdíl je mezi vodícím a nosným sloupkem nebo proč jsou magnetické koncové spínače lepší než mechanické.

Pozor na dostatek prostoru pro odjezd posuvné brány při otevření.
Kolik volného prostoru budete potřebovat pro odjezd posuvné brány?
