Samonosná posuvná brána š. 250 - 300 cm x v. 100 cm
Samonosná posuvná brána š. 250 - 300 cm x v. 100 cm
Kvalitní samonosná brána s veškerým příslušenstvím v balení. Díky žárovému pozinkování má brána opravdu dlouhou životnost a čistý šedý vzhled... Více
Kód produktu: SPB23
Doprava a platba
od
31 470 Kč
s DPH
Kvalitní samonosná brána s veškerým příslušenstvím v balení. Díky žárovému pozinkování má brána opravdu dlouhou životnost a čistý šedý vzhled... Více
Kód produktu: SPB23
Doprava a platba
Bezpečí, kvalita a čistá estetika v jednom – samonosná brána 300 x 100 cm
- Šířka průjezdu (mezi vašimi sloupky) v rozmezí 250 - 300 cm
- Výška 100 cm udává výšku ocelového rámu brány
- Pojezdová brána je pravolevá (oboustranná). Nezáleží, na kterou stranu bude brána zajíždět
- Doporučené rozmezí celkové výšky při svislé výplni dřevo, plast je 100 - 130 cm
- Jako moderní svislá výplň poslouží naše WPC plotovky, které zajistí dlouhou životnost, bezúdžbovost a žádné vznikající náklady
- Brána je vhodná pro budoucí montáž elektrického pohonu i ruční ovládání
- Spodní vodící C profil má rozměr 60 x 60 x 4 mm
- Nad vodícím C profilem je nosný jekl 60 x 50 x 3 mm, který zároveň slouží k montáži ozubeného hřebene
- Horní nosný rám posuvné brány je z ocelových profilů 60 x 40 x 2 mm
- Součástí je veškeré potřebné příslušenství. Brána bude po montáži plně funkční bez potřeby dalších doplňků.
- Při vložení do košíku si můžete vybrat, zda chcete k bráně také dojezdový sloupek. Vodící sloupek je součástí vždy
- Montáž je velmi jednoduchá a zvládne ji opravdu každý
- Vše je po výrobě žárově pozinkováno
- Pokud chcete mít výrobek v barvě, doporučujeme přikoupit některou z našich kompletních sad barev na zinek. Vybírat můžete z několika odstínů RAL a kovářských barev
Co všechno najdete v balení:
- Konstrukce samonosné posuvné brány - 1 ks
- Oboustranný vrchní vodící L profil - 1 ks
- Horní vodící soukolí - 1 ks
- Vodící sloupek 100 x 100 mm - 1 ks
- Dojezdový sloupek 100 x 100 mm - 1 ks (volitelné)
- Spodní nosná pojezdová soukolí, výškově nastavitelná - 2 ks
- Plastové krytky - 3 ks
- Kovová záslepka do vodícího C profilu - 1 ks
- Spodní nájezdové kolečko do vodícího C profilu - 1 ks
- Spodní nájezdová kapsa - 1 ks
Výhody našich bran, které nelze přehlížet:
+ dlouhá životnost
+ univerzální rozměry
+ kvalitní povrchová úprava
Výkresy, příslušenství a další varianty:
- Jako plošnou výplň brány můžete použít např. dřevěné nebo plastové plaňky, svařované sítě, hliníkové lamely, kované plotové dílce či hliníková pole DESIGN
- K pojezdové bráně si můžete přikoupit pozinkovaný dojezdový sloupek (volba při vložení do košíku)

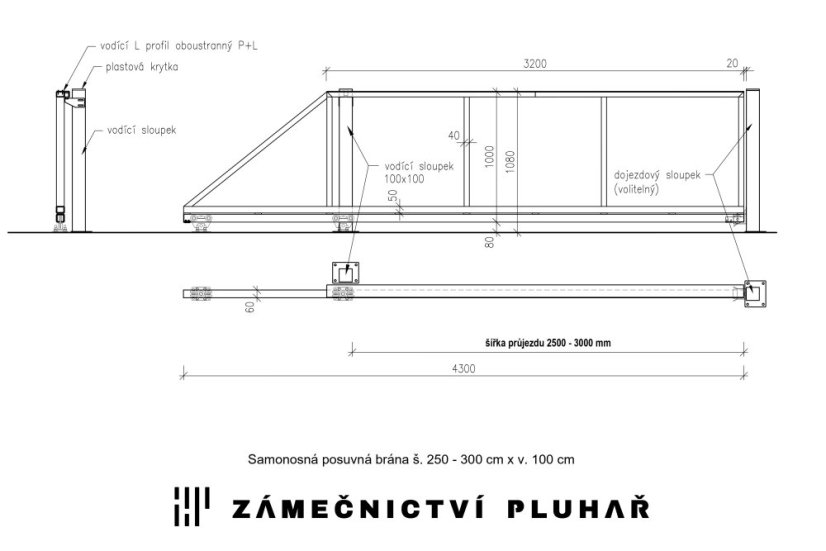

- Zde si můžete prohlédnout a vytisknout přehledný výkres s rozměry
- Tady najdete výkres velikosti a provedení základu pro tuto bránu
- Tady si můžete prohlédnout všechny varianty a rozměry posuvných bran, které nabízíme
- Důležitým a často potřebným doplňkem je univerzální držák dojezdových kapes na dojezdový sloupek
- Drobné vady zinku, vzniklé např. při montáži výplně, jednoduše opravíte zinkovým sprejem LZ-19 nebo kvalitnějším LZ-18
- Pro montáž nosných pojezdových soukolí jsme pro vás připravili kompletní montážní sadu závitových tyčí a chemickou kotvu značky fischer
💬 Víte, že tento produkt můžeme vyrobit na míru?
Parametry
| Povrchová úprava: | Žárový zinek |
|---|---|
| Celková hmotnost: | 120 kg |
| Celkový rozměr brány: | š. 4300 mm x v. 1000 mm |
| Výška rámu brány: | 1000 mm |
| Šířka mezi sloupky: | 2500 - 3000 mm |
| Typ posuvu (otevírání): | Samonosná |
| Mezera mezi bránou a zemí: | 80 - 95 mm (štelovací) |
| Vyrobeno v: | Česko |
| Životnost výrobku: | 80+ let |
| Opravitelnost výrobku: | Opravitelné po celou dobu životnosti |
| Záruka: | 5 let |
Výkresy a návody
Výkres brány
(pdf, 74.5 kB)
Výkres brány – zděný plot
(pdf, 77.7 kB)
Výkres základu samonosné brány
(pdf, 87.8 kB)
Montážní návod samonosné brány
(pdf, 607.3 kB)
Montáž vodícího L profilu a vodící rolny
(pdf, 48.1 kB)
Montáž vodícího sloupku
(pdf, 42.7 kB)
Schéma elektroinstalace
(pdf, 62.4 kB)
Slovník pojmů: pohon brány, GSM brána, doraz brány a další
Zorientujte se v různých částech a doplňcích vjezdových bran. Poradíme vám, jaký rozdíl je mezi vodícím a nosným sloupkem nebo proč jsou magnetické koncové spínače lepší než mechanické.

Pozor na dostatek prostoru pro odjezd posuvné brány při otevření.
Kolik volného prostoru budete potřebovat pro odjezd posuvné brány?

Zvýrazněné položky jsou povinné.
